Im Überblick
Schwimmerschalter mit MNS Steuerung
Ein Schwimmerschalter mit Niveausteuerung ist ein zuverlässiger Sensor, der häufig in Tanks oder Behältern eingesetzt wird, um den Flüssigkeitsstand präzise zu überwachen. Durch seine Funktion kann der Schalter wichtige Steuerungsaufgaben ausführen, wie das Aktivieren oder Deaktivieren von Pumpen oder Ventilen, um den Füllstand zu regulieren. Diese Technologie sorgt für eine effiziente und sichere Steuerung von Flüssigkeiten in verschiedenen Anwendungen und minimiert das Risiko von Überfüllung oder Trockenlauf.
Funktionsweise
Das Funktionsprinzip eines Schwimmerschalters auf Reedkontaktbasis beruht auf dem Einsatz eines Reedkontakts als Schaltelement. Ein Schwimmerschalter besteht aus einem Auftriebskörper, auch bekannt als Schwimmer, der auf dem Flüssigkeitsspiegel schwimmt. Der Auftriebskörper ist mit einem Magneten ausgestattet. Sobald sich der Flüssigkeitsstand ändert, bewegt sich der Auftriebskörper entsprechend nach oben oder unten. Bei Erreichen eines bestimmten Füllstands nähert sich der Magnet dem Reedkontakt. Der Reedkontakt besteht aus zwei ferromagnetischen Kontaktblättchen, die in einem Glaskolben platziert sind. Diese Blättchen sind durch eine kleine Luftlücke getrennt. Wenn der Magnet des Auftriebskörpers den Reedkontakt erreicht, wird das Magnetfeld die ferromagnetischen Blättchen anziehen und sie zusammenbringen. Dadurch schließen sich die Kontaktblättchen und ein elektrischer Stromkreis wird geschlossen. Dieser geschlossene Stromkreis kann verwendet werden, um ein Signal zu senden, beispielsweise um einen Alarm auszulösen oder einen Motor zu steuern.
Die Niveausteuerung bezieht sich auf die Funktion des Schwimmerschalters, den Flüssigkeitspegel innerhalb eines bestimmten Bereichs zu halten oder bestimmte Aktionen auszulösen, wenn das Niveau bestimmte Grenzwerte erreicht.
Vorteile
Anwendungen
Wasserversorgung
Niveausteuerungen überwachen den Wasserstand und steuern Pumpen automatisch, um Tanks zuverlässig zu befüllen und ein Überlaufen zu verhindern.
Abwasserbehandlung
In Kläranlagen überwachen Niveausteuerungen den Füllstand und lösen bei Bedarf automatisch Entwässerungsvorgänge aus.
Industrielle Anwendungen
Niveausteuerungen überwachen Flüssigkeitsstände und steuern Pumpen, Ventile oder andere Komponenten für einen sicheren und effizienten Betrieb.
Branchen
Schwimmerschalter mit Pumpensteuerung finden in zahlreichen Branchen Anwendung. In der Wasserwirtschaft regeln sie automatisch den Füllstand in Brunnen, Tanks und Zisternen, um Überlauf oder Trockenlauf zu verhindern. In der Abwassertechnik sorgen sie für eine zuverlässige Steuerung von Pumpenanlagen. Auch in der Landwirtschaft und in industriellen Prozessen kommen sie zum Einsatz, um Flüssigkeitsniveaus in Behältern oder Silos zu überwachen. Zudem spielen sie eine wichtige Rolle in der Heizungs- und Klimatechnik, indem sie den Betrieb von Pumpen effizient steuern.
Produktauswahl

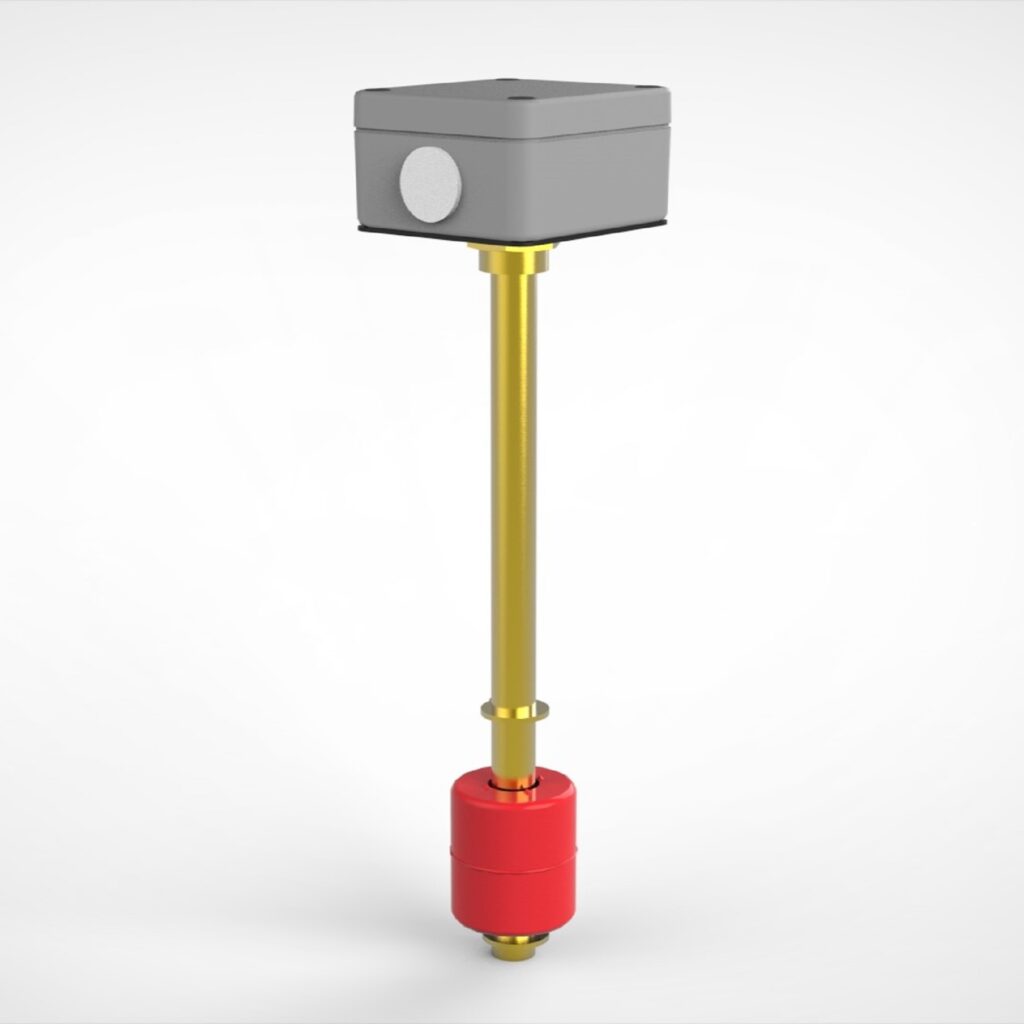

MNS
- Anschluss:
- Klemme im Gehäuse
- Befestigung:
- über Gehäuseboden, Verschraubung, Flansch
- Gleitrohr:
- Messing, Edelstahl, PVC
- Schwimmer:
- Edelstahl, PP
Für diese Filterauswahl wurden keine passenden Produkte gefunden.
WIR BIETEN MAßGESCHNEIDERTE LÖSUNGEN FÜR JEDE ANWENDUNG!
Wie funktioniert es?
Egal ob Länge, Schaltpunktposition oder andere technische Merkmale, Sie konfigurieren sich den Sensor frei nach Ihrer Wahl.
Das gewünschte Design ist nicht dabei?
Kein Problem, wir haben noch viele weitere Designs im Portfolio – fragen Sie einfach an.
Und wenn wir das Design noch nicht im Portfolio haben?
Egal, dann setzen es unsere Ingenieure sehr gerne für Sie um.
