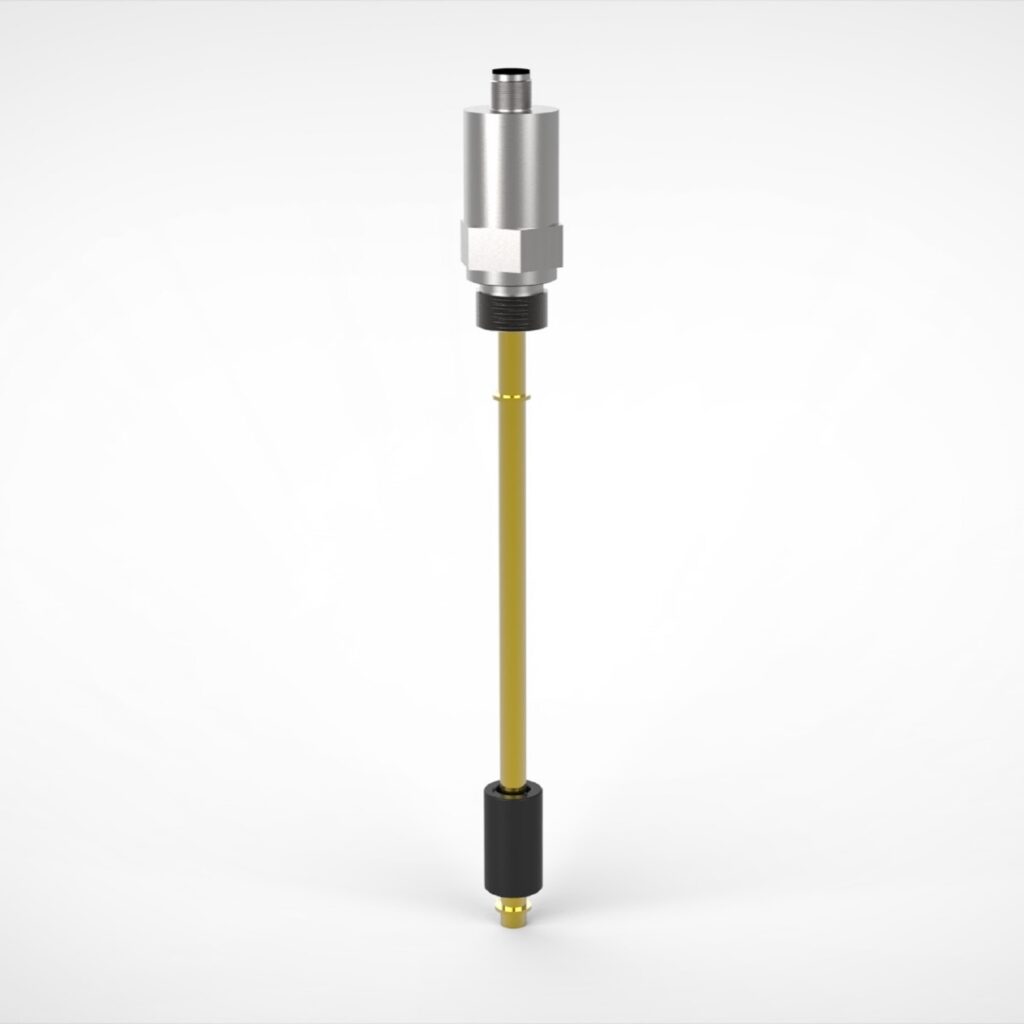

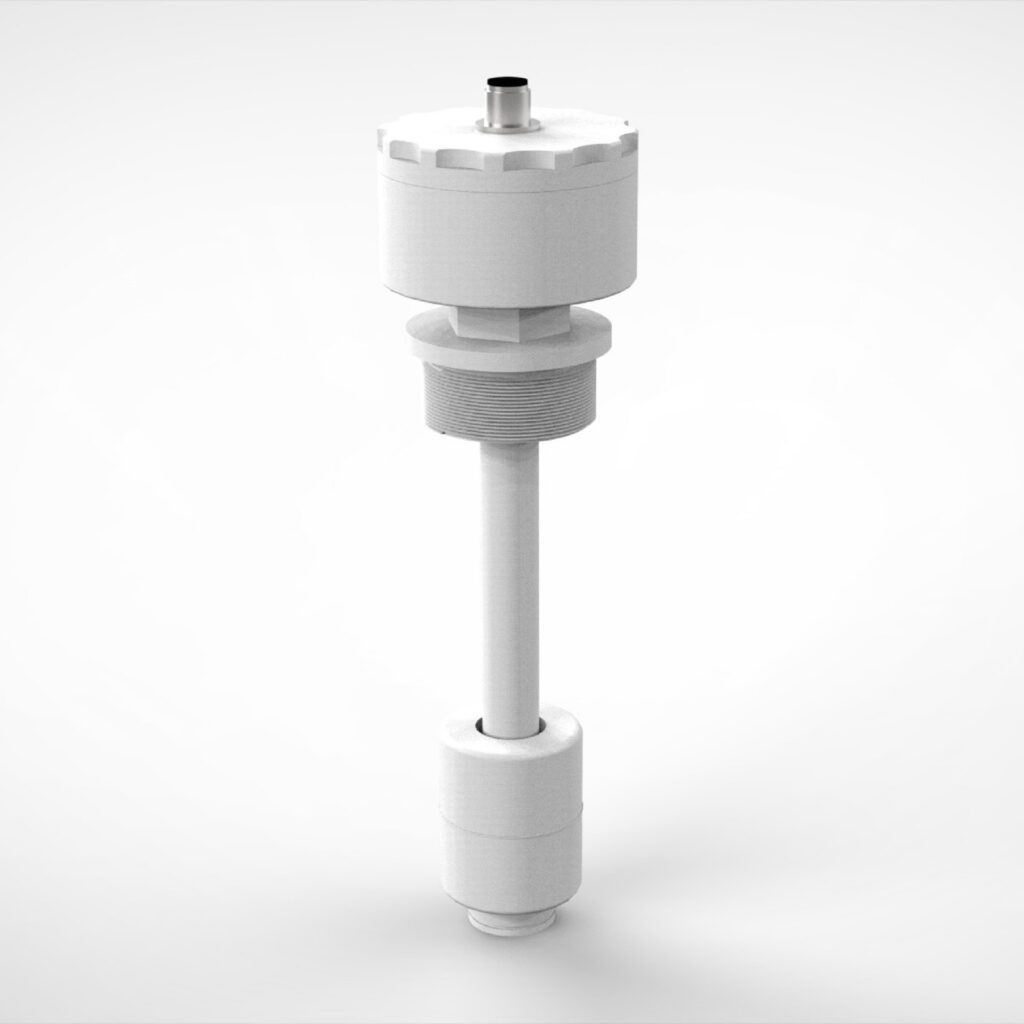

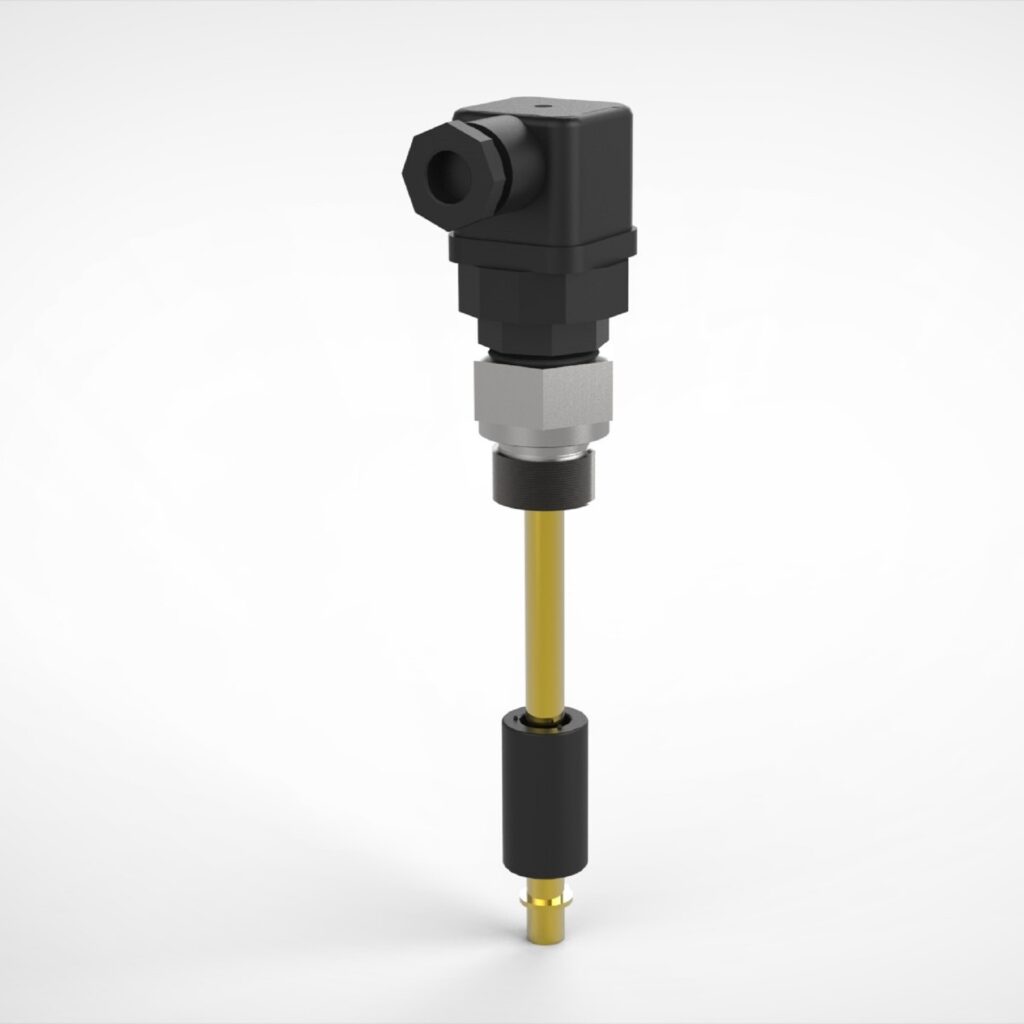

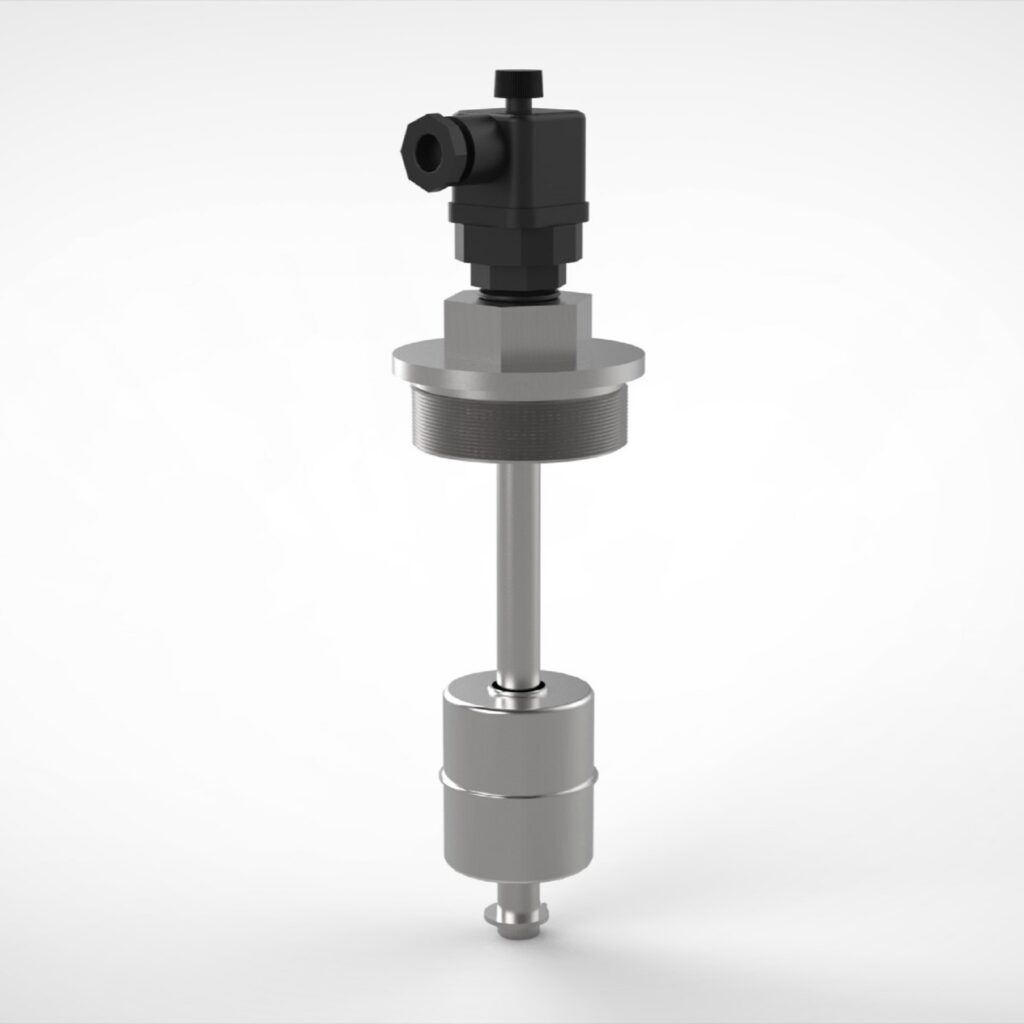

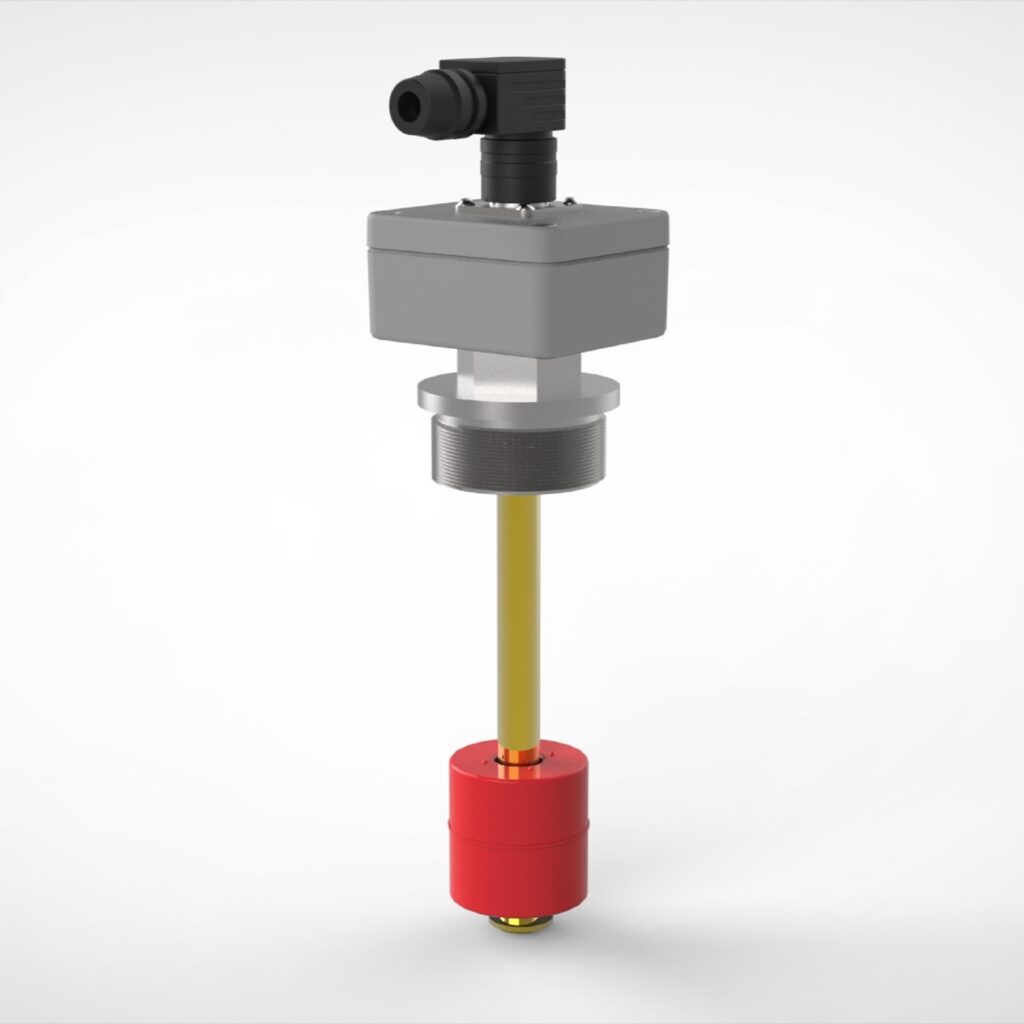

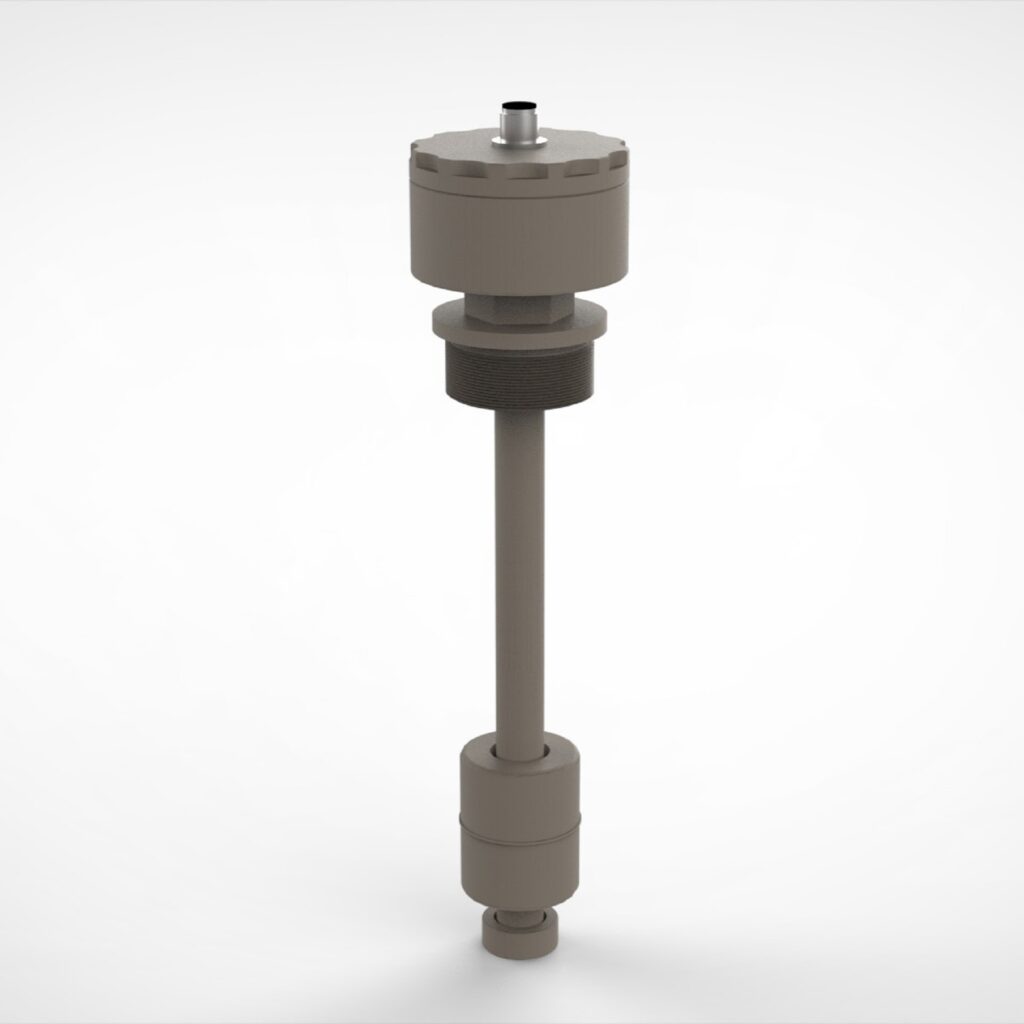

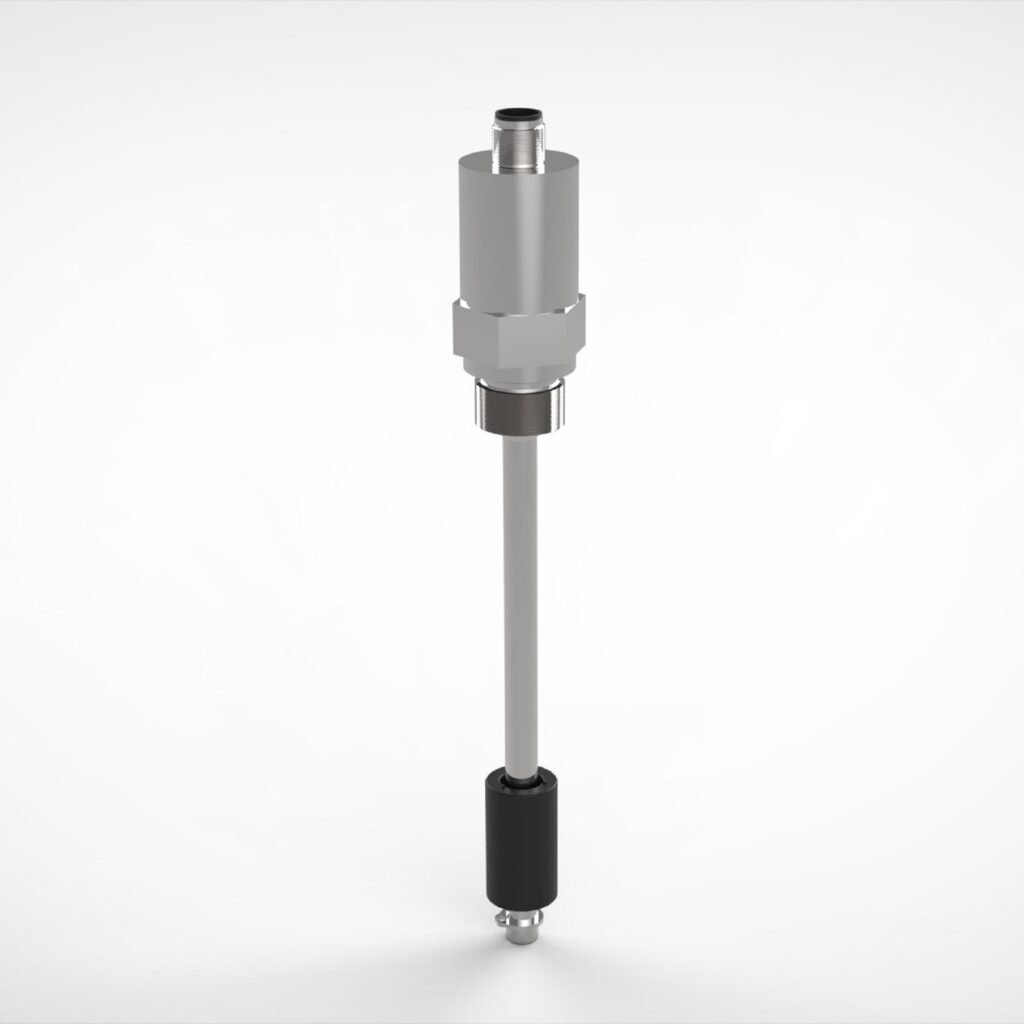

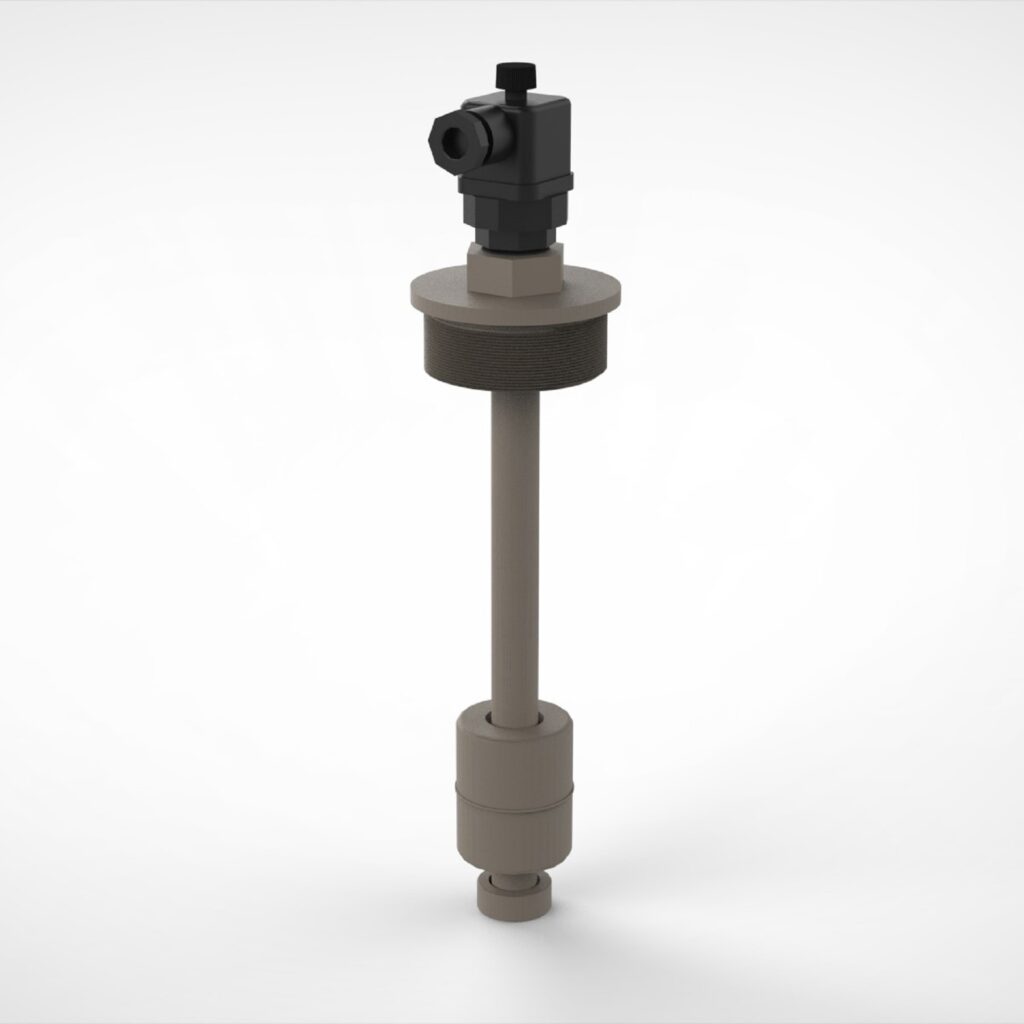

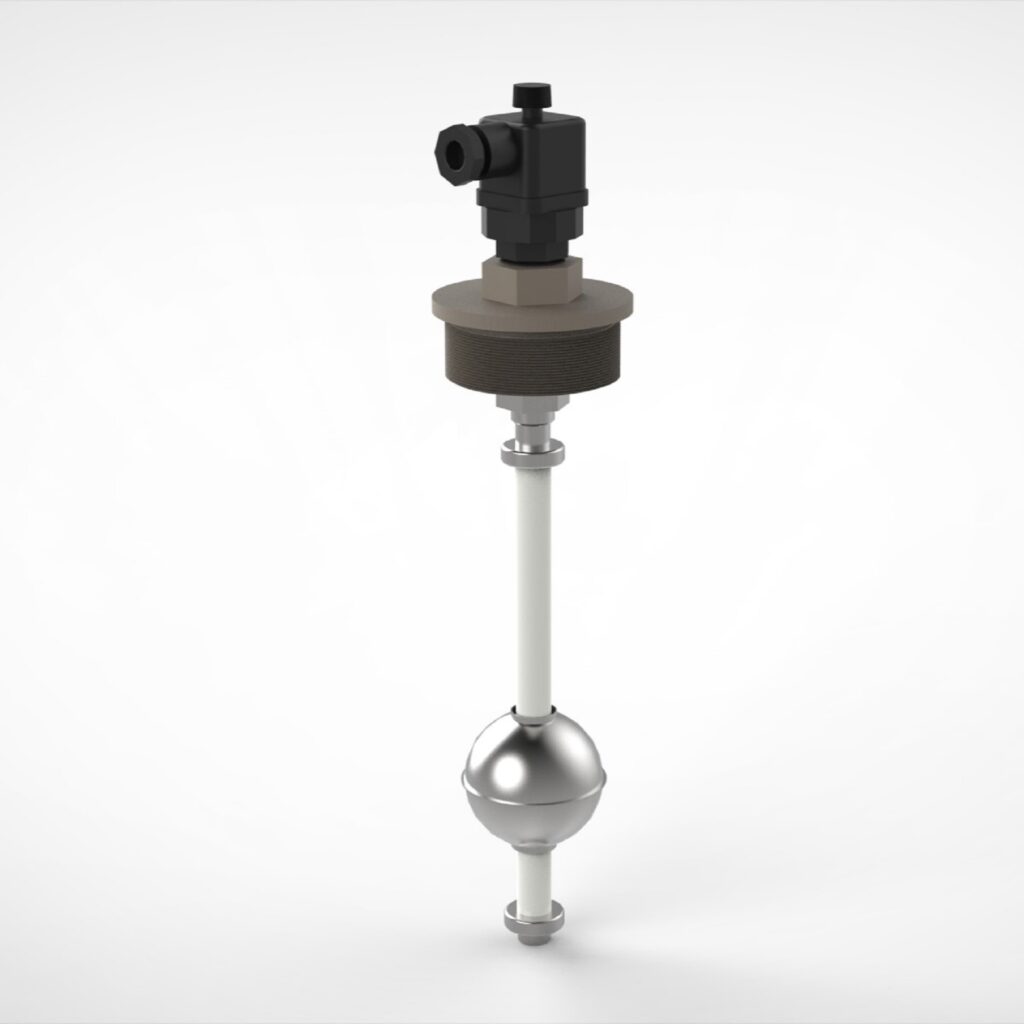

Das Funktionsprinzip eines analogen Niveausensors mit Reedkette in Kombination mit einem Schwimmer basiert auf der Ausnutzung der Auf- und Abwärtsbewegung eines Schwimmers im Flüssigkeitsstand. Der Niveausensor besteht aus einer Reedkette und einem Schwimmer. Die Reedkette besteht aus mehreren einzelnen Reed-Schaltern, die in regelmäßigen Abständen an einem flexiblen Metallband angebracht sind. Jeder Reed-Schalter besteht aus zwei ferromagnetischen Kontakten, die durch ein Glasgehäuse voneinander getrennt sind. Der Schwimmer hingegen ist ein Auftriebskörper, der sich auf der Oberfläche der Flüssigkeit befindet und sich entsprechend des Füllstands auf- und absenkt. Der Schwimmer ist mit einem Magnet ausgestattet, während sich die Reedkette im Behälter vertikal positioniert befindet. Wenn sich der Füllstand ändert und der Schwimmer auf- oder abschwebt, bewegt sich der Magnet entlang der Reedkette. Die einzelnen Reed-Schalter der Reedkette reagieren auf das Magnetfeld des Schwimmers. Sobald der Magnet in die Nähe eines Reed-Schalters kommt, schließen sich die Kontakte des Reed-Schalters und erzeugen ein elektrisches Signal. Dieses Signal wird dann von einem Messgerät oder einer Auswerteeinheit erfasst und in einen messbaren Wert umgewandelt.
