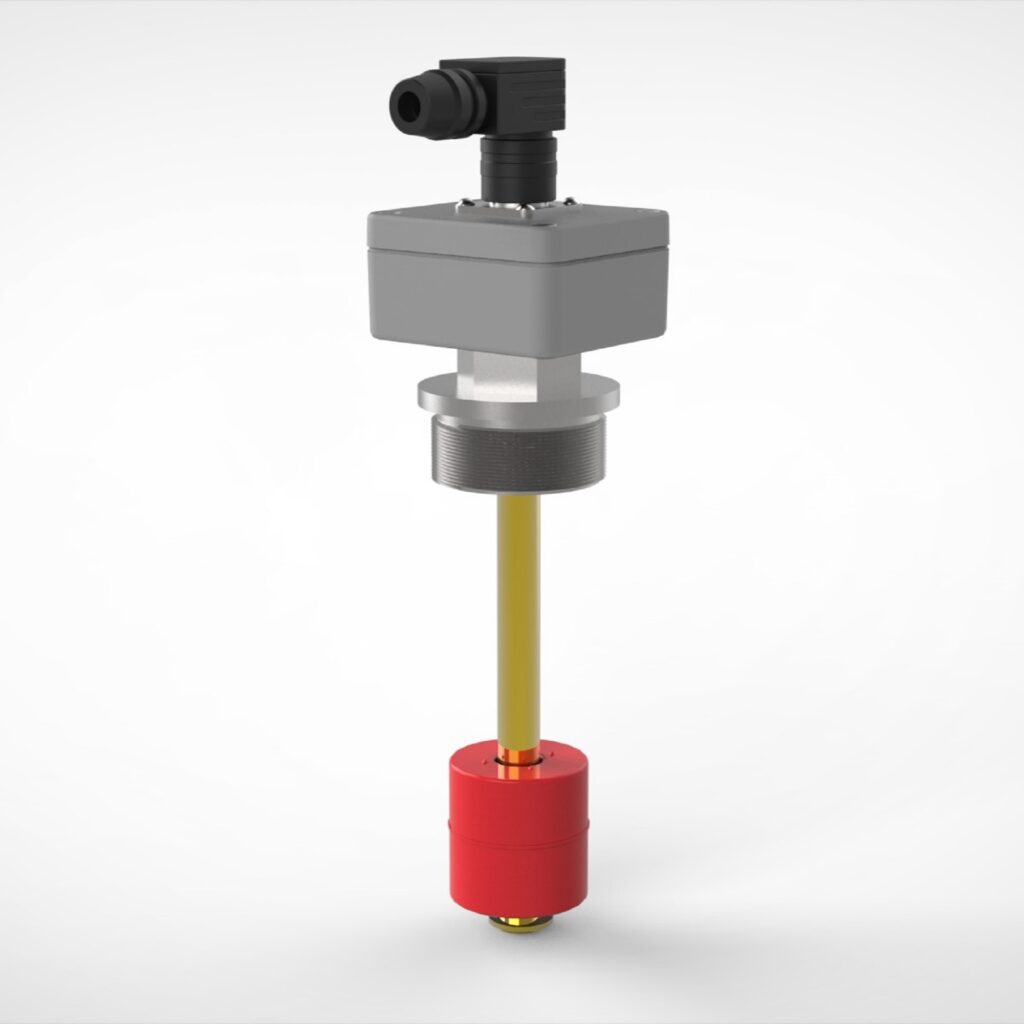

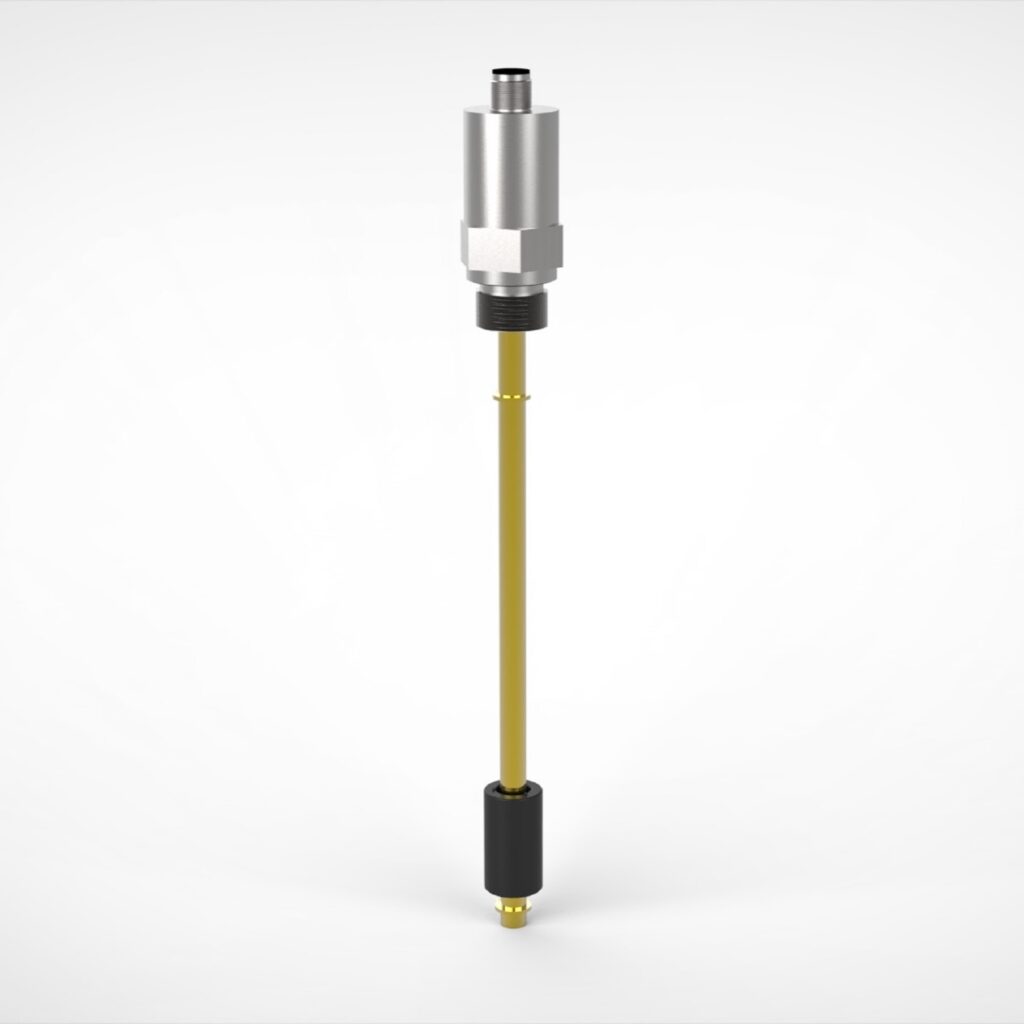

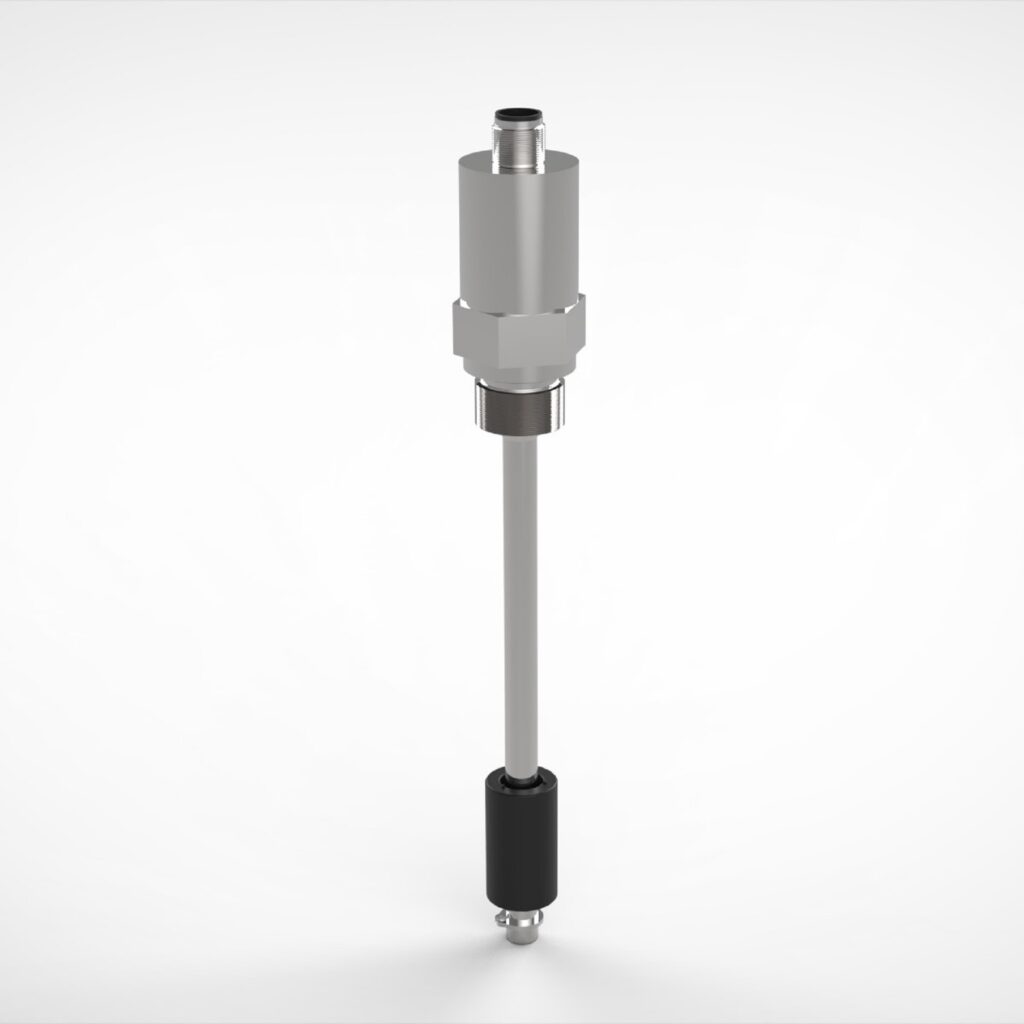

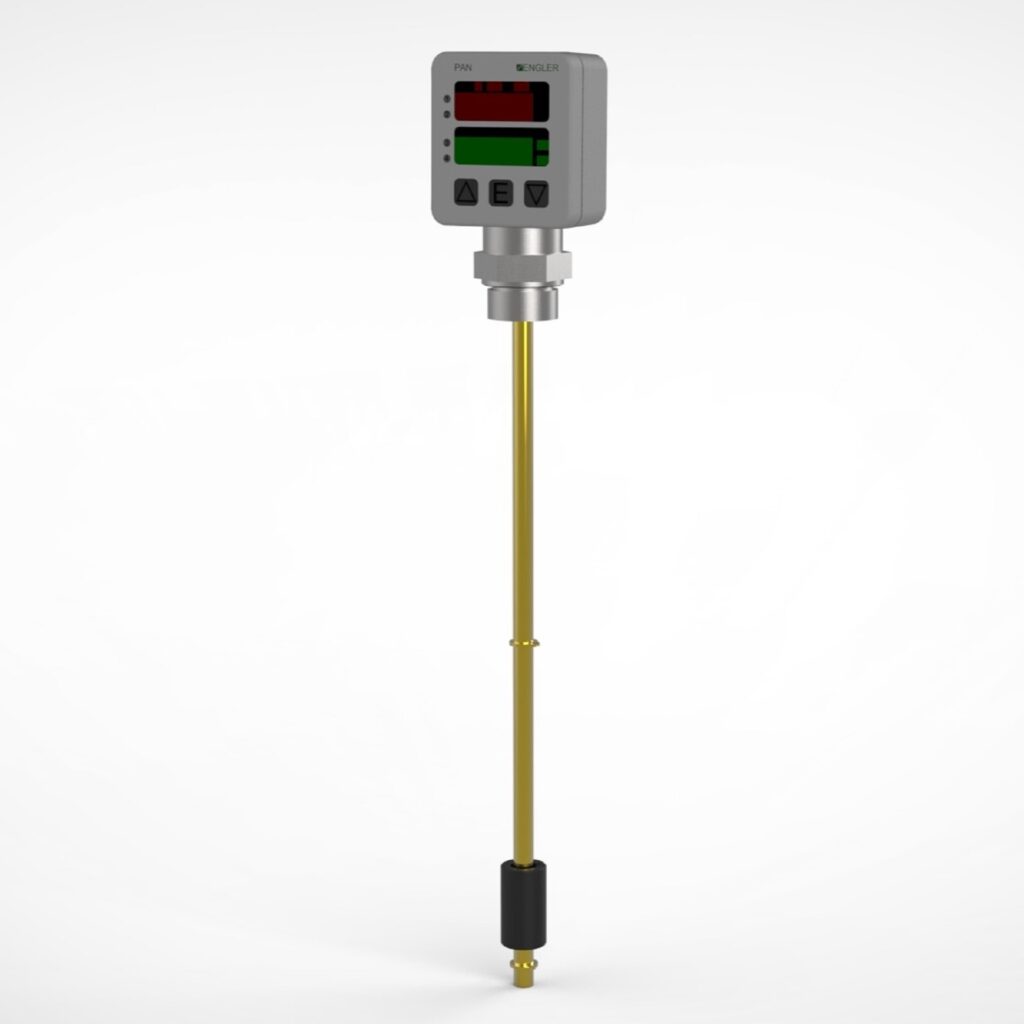

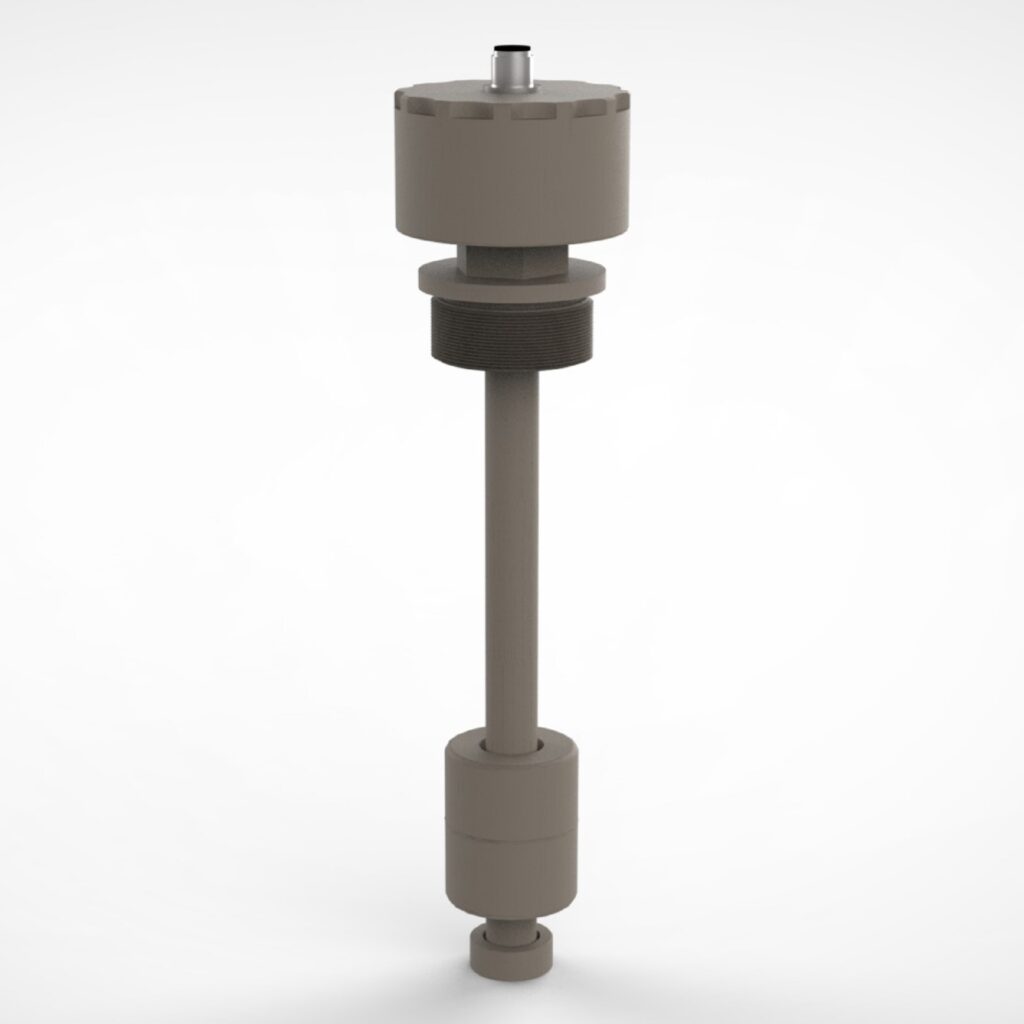

Ein analoger Niveausensor mit Reedkette und Schwimmer nutzt die Bewegung eines Schwimmers im Flüssigkeitsstand. Der Sensor besteht aus einer Reedkette mit Reed-Schaltern, die an einem flexiblen Metallband angebracht sind, und einem Schwimmer, der sich auf der Flüssigkeitsoberfläche bewegt. Der Schwimmer, ausgestattet mit einem Magneten, bewegt sich bei Änderungen des Füllstands entlang der Reedkette, die vertikal im Behälter positioniert ist. Der Magnet aktiviert die Reed-Schalter, die daraufhin elektrische Signale erzeugen. Diese Signale werden von einem Messgerät erfasst und in messbare Werte umgewandelt. Zudem wird die Temperatur der Flüssigkeit überwacht.

Die Temperaturmessung erfolgt mit präzisen PT100- oder PT1000-Sensoren, die den Widerstand eines Metalls nutzen, der sich mit der Temperatur ändert. Ein PT100-Sensor hat einen Platinwiderstand, dessen Widerstand bei Temperaturerhöhung sinkt, während ein PT1000-Sensor einen Widerstand hat, der 1000-mal größer ist. Die Widerstandswerte der PT-Sensoren werden in Temperaturwerte umgewandelt und können an Steuerungs- und Regelungssysteme übermittelt werden, um die Temperatur zu überwachen und Prozesse zu steuern.

Der Bi-Metall-Schalter, der aus zwei Metallstreifen mit unterschiedlichen Wärmeausdehnungskoeffizienten besteht, erkennt Temperaturänderungen durch Verformung bei Erreichen eines bestimmten Schwellenwerts. Diese Verformung löst eine mechanische Bewegung aus, die den elektrischen Kontakt öffnet oder schließt. Bei geöffnetem Schalter wird der Stromkreis unterbrochen, um Überhitzung zu verhindern. Bei geschlossenem Schalter fließt Strom, um beispielsweise einen Lüfter oder eine Heizung zu aktivieren.
