Im Überblick
Analoge Magnetostriktive Niveaumessung kombiniert mit Temperaturausgang
In der Industrie sind präzise Niveau- und Temperaturmessungen in Anlagen, Tanks und Behältern entscheidend für Effizienz und Sicherheit. Die analoge magnetostriktive Niveaumessung in Kombination mit Temperatursensoren wie PT100 oder PT1000 bietet eine kontinuierliche, genaue Überwachung des Füllstands und der Temperatur. Diese Technologie hat sich als Spitzenlösung etabliert, um Prozesse zu optimieren und stabile Betriebsbedingungen in verschiedenen Industrien zu gewährleisten.
Funktionsweise
Das magnetostriktive Messprinzip nutzt Materialien, die sich unter Magnetfeldern verändern, wie den magnetostriktiven Draht. Bei der Füllstandsmessung wird ein Schwimmer mit eingebautem Magnet in der Flüssigkeit platziert. Ein Rohr um den Schwimmer enthält eine Spule, die einen elektrischen Impuls sendet und ein Magnetfeld erzeugt. Dieses Feld beeinflusst den Magnet im Schwimmer und verursacht eine mechanische Dehnung oder Verkürzung des Drahtes. Diese Veränderung erzeugt eine elastische Welle, die entlang des Drahtes ausbreitet und von der Spule als Empfänger erfasst wird. Die Zeitdifferenz zwischen Impuls und Empfang wird gemessen, um die Flüssigkeitsfüllhöhe zu berechnen. Die Werte können zur Anzeige oder automatischen Steuerung des Füllprozesses verwendet werden.
Die Temperaturmessung erfolgt mit präzisen PT100- oder PT1000-Sensoren, die den Widerstand eines Metalls nutzen, der sich mit der Temperatur ändert. Ein PT100-Sensor hat einen Platinwiderstand, dessen Widerstand bei Temperaturerhöhung sinkt, während ein PT1000-Sensor einen Widerstand hat, der 1000-mal größer ist. Die Widerstandswerte der PT-Sensoren werden in Temperaturwerte umgewandelt und können an Steuerungs- und Regelungssysteme übermittelt werden, um die Temperatur zu überwachen und Prozesse zu steuern.
Vorteile
Anwendungen
Dosierung in der Medizintechnik
Magnetostriktive Niveau- und Temperatursensoren ermöglichen eine präzise Überwachung und Dosierung sensibler Flüssigkeiten. Ihre hohe Genauigkeit unterstützt sichere Prozesse und eine zuverlässige Qualitätssicherung.
Überwachung in der Lebensmittelindustrie
Magnetostriktive Niveau- und Temperatursensoren überwachen Flüssigkeitsstände und Temperaturen in Tanks und Behältern. Sie optimieren die Dosierung, verhindern Überfüllungen und gewährleisten eine gleichbleibende Produktqualität.
Präzise Messung in der Pharmaindustrie
In Reaktoren und Fermentern sorgen magnetostriktive Niveau- und Temperatursensoren für eine präzise Prozessüberwachung. Sie gewährleisten optimale Produktionsbedingungen und tragen zu hoher Produktqualität und Prozesssicherheit bei.
Branchen
Magnetostriktive Niveausensoren mit Temperatursensoren finden in vielen Branchen Anwendung, insbesondere dort, wo präzise Messungen erforderlich sind. In der Medizintechnik messen sie Füllstände und dosieren teure Flüssigkeiten. In der Chemie- und Pharmaindustrie bieten sie exakte Messungen in anspruchsvollen Umgebungen. Auch in der Lebensmittel- und Getränkeindustrie sorgen sie für hygienische Prozesse. Weitere Einsatzgebiete sind die Wasserwirtschaft und Automatisierungstechnik, wo hohe Präzision gefordert ist.
Produktauswahl

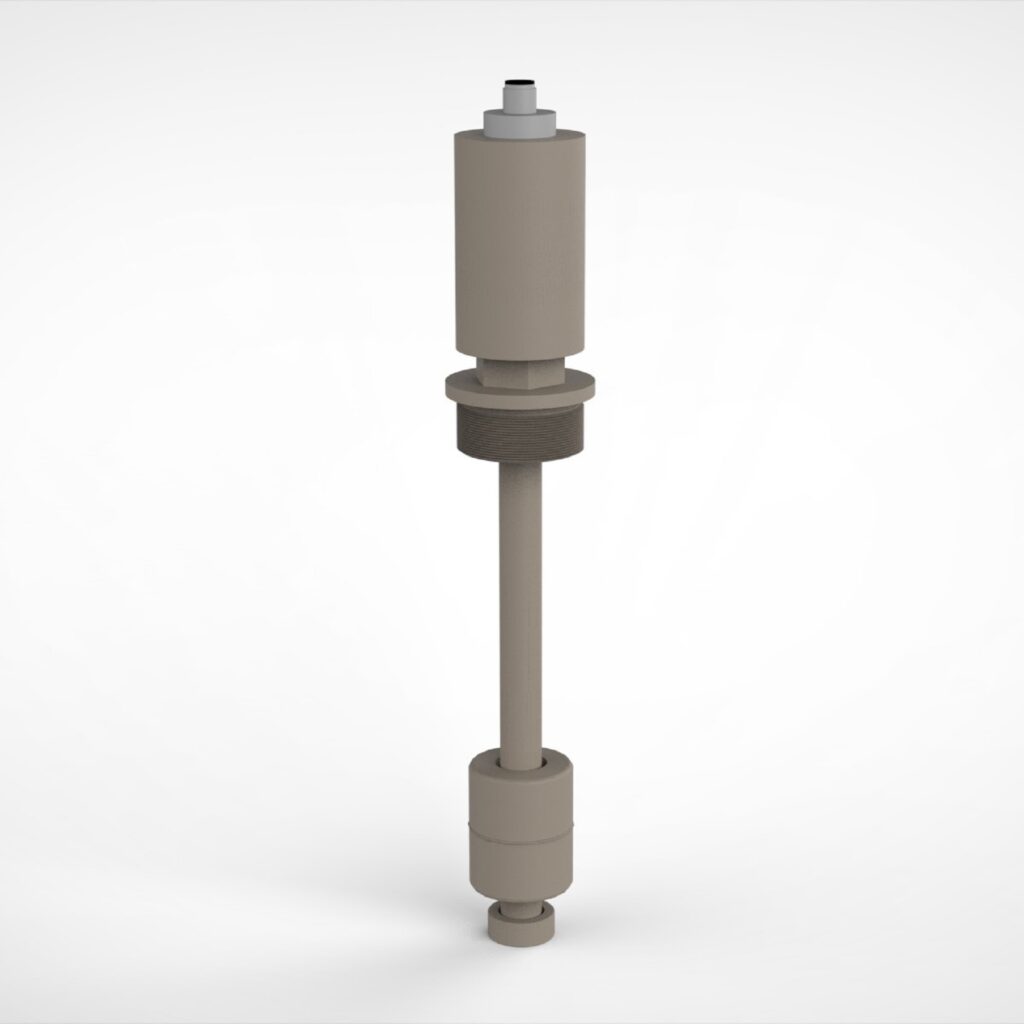

MWT 5
- Anschluss:
- Steckverbindung
- Befestigung:
- Verschraubung, Flansch
- Gleitrohr:
- Edelstahl, PP, PVDF
- Schwimmer:
- Edelstahl, PP, PVDF
Für diese Filterauswahl wurden keine passenden Produkte gefunden.
WIR BIETEN MAßGESCHNEIDERTE LÖSUNGEN FÜR JEDE ANWENDUNG!
Wie funktioniert es?
Egal ob Länge, Schaltpunktposition oder andere technische Merkmale, Sie konfigurieren sich den Sensor frei nach Ihrer Wahl.
Das gewünschte Design ist nicht dabei?
Kein Problem, wir haben noch viele weitere Designs im Portfolio – fragen Sie einfach an.
Und wenn wir das Design noch nicht im Portfolio haben?
Egal, dann setzen es unsere Ingenieure sehr gerne für Sie um.
