Schwimmerschalter mit Temperaturschutzschalter
Schwimmerschalter mit Temperaturschutzschalter Bi-Metall, auch als Füllstands- und Temperaturschalter bekannt, bieten eine präzise Überwachung des Flüssigkeitsstands sowie der Temperatur in Tanks, Behältern und Anlagen. In der Welt der industriellen Automatisierung sind sie deshalb zu einer bewährten Technologie geworden. Egal, ob es um das Verhindern von Überfüllung, das Auslösen von Warnmeldungen bei niedrigem Flüssigkeitsstand, oder das Steuern von Pumpen geht, unsere Schwimmerschalter bieten eine zuverlässige Lösung die gleichzeitig auch noch die Temperatur mit überwacht.
Funktionsweise
Der Schwimmerschalter auf Reedkontaktbasis nutzt einen Reedkontakt als Schaltelement. Er besteht aus einem Schwimmer mit Magnet, der auf der Flüssigkeit schwimmt. Bei Änderungen des Flüssigkeitsstands bewegt sich der Schwimmer und der Magnet nähert sich dem Reedkontakt, der aus zwei ferromagnetischen Blättchen in einem Glaskolben besteht. Diese Blättchen sind durch eine kleine Luftlücke getrennt. Wenn der Magnet den Reedkontakt erreicht, ziehen die Blättchen zusammen und schließen den Stromkreis, wodurch ein Signal gesendet werden kann, etwa zur Alarmierung oder Steuerung eines Motors.
Der Bi-Metall-Schalter, der aus zwei Metallstreifen mit unterschiedlichen Wärmeausdehnungskoeffizienten besteht, erkennt Temperaturänderungen durch Verformung bei Erreichen eines bestimmten Schwellenwerts. Diese Verformung löst eine mechanische Bewegung aus, die den elektrischen Kontakt öffnet oder schließt. Bei geöffnetem Schalter wird der Stromkreis unterbrochen, um Überhitzung zu verhindern. Bei geschlossenem Schalter fließt Strom, um beispielsweise einen Lüfter oder eine Heizung zu aktivieren.
Vorteile
Anwendungen
Industrielle Automatisierungstechnik
Schwimmerschalter überwachen Flüssigkeitsstände in Kühl-, Hydraulik- und Heizsystemen und sorgen für zuverlässige und sichere Prozesse.
Ölstandüberwachung und -regelung
Schwimmerschalter erfassen den Ölstand präzise, ermöglichen Warnmeldungen oder automatische Nachfüllvorgänge und schützen Maschinen vor Schäden.
Sonderbau und kundenspezifische Lösungen
Individuell entwickelte Schwimmerschalter werden hinsichtlich Material, Sensorik, Befestigung und Gehäuse optimal an die jeweilige Anwendung angepasst.
Branchen
Schwimmerschalter mit Bi-Metall-Temperaturschalter sind vielseitig einsetzbar: In der Lebensmittelindustrie überwachen sie Flüssigkeitsstände und Temperaturgrenzwerte in Tanks und Abfüllanlagen. In der Chemie- und Petrochemie sorgen sie für Sicherheit bei Chemikalien und verhindern Überfüllungen oder Überhitzung. Zudem finden sie Anwendung in Wasseraufbereitung, Maschinenbau, Automobilindustrie und anderen Branchen, wo präzise Füllstands- und Temperaturkontrolle unverzichtbar ist.
Produktauswahl

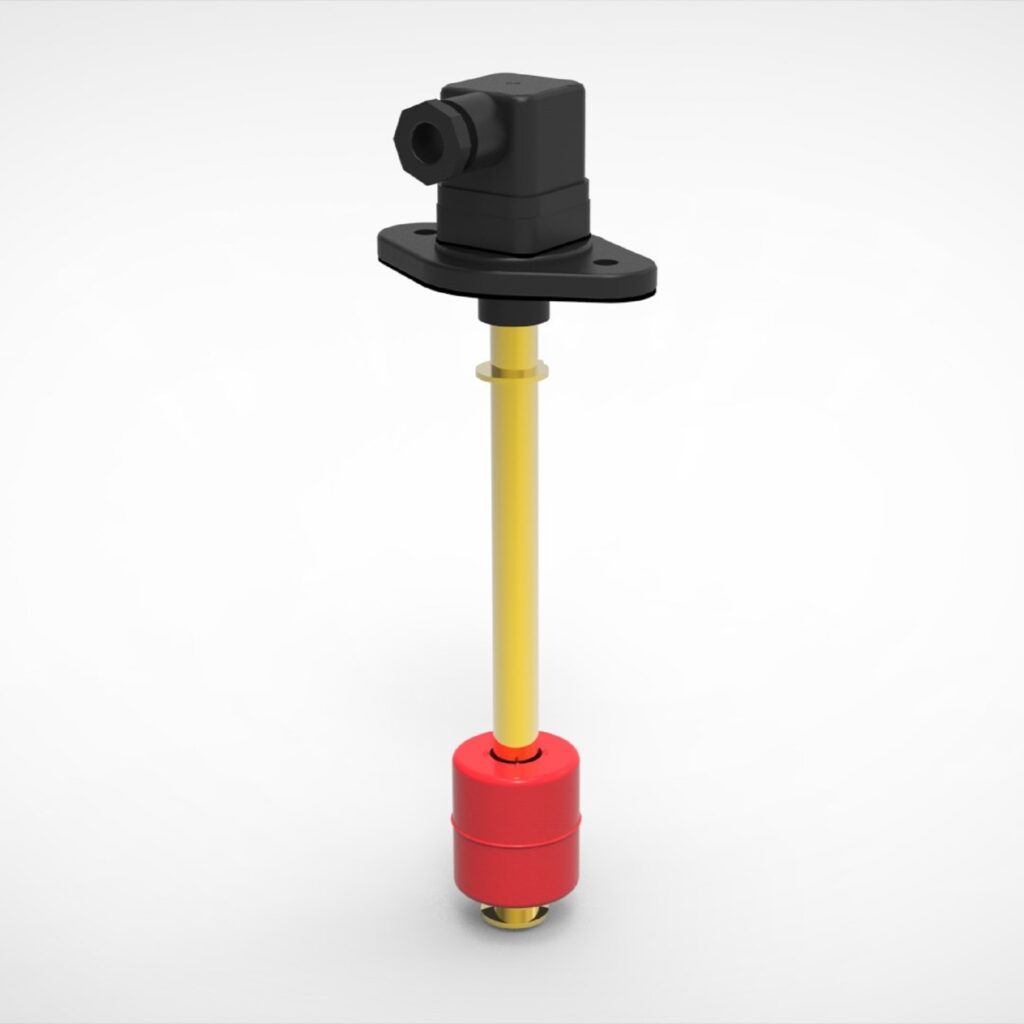

STSB 1
- Anschluss:
- Steckverbindung
- Befestigung:
- Flansch
- Gleitrohr:
- Messing, Edelstahl, PVC
- Schwimmer:
- Edelstahl, PP
Für diese Filterauswahl wurden keine passenden Produkte gefunden.
WIR BIETEN MAßGESCHNEIDERTE LÖSUNGEN FÜR JEDE ANWENDUNG!
Wie funktioniert es?
Egal ob Länge, Schaltpunktposition oder andere technische Merkmale, Sie konfigurieren sich den Sensor frei nach Ihrer Wahl.
Das gewünschte Design ist nicht dabei?
Kein Problem, wir haben noch viele weitere Designs im Portfolio – fragen Sie einfach an.
Und wenn wir das Design noch nicht im Portfolio haben?
Egal, dann setzen es unsere Ingenieure sehr gerne für Sie um.
