Im Überblick
Schwimmerschalter mit analoger Temperaturmessung
Ein Schwimmerschalter mit analoger Temperaturmessung überwacht den Flüssigkeitsstand und die Temperatur in Tanks oder Behältern. Er kombiniert zwei Funktionen: die Füllstanderkennung durch einen Schwimmerschalter und die präzise Temperaturmessung. Ausgestattet mit einem Microcontroller wandelt das Gerät das Widerstandssignal in ein analoges Ausgangssignal (0-10V oder 4-20mA) um, was eine zuverlässige Überwachung und einfache Integration in Steuerungssysteme ermöglicht. Ideal für industrielle Anwendungen.
Funktionsweise
Das Funktionsprinzip eines Schwimmerschalters basiert auf einem magnetisch betätigten Reedkontakt. Der Schwimmer bewegt sich entsprechend dem Flüssigkeitsstand entlang des Gleitrohrs. Erreicht der integrierte Magnet einen definierten Schaltpunkt, wird der Reedkontakt betätigt und ein elektrisches Signal ausgelöst. Dieses kann beispielsweise zur Füllstandsüberwachung, Alarmierung oder Steuerung von Pumpen und anderen Komponenten genutzt werden.
Die analoge Temperaturmessung erfolgt über präzise PT100- oder PT1000-Sensoren. Diese nutzen die temperaturabhängige Widerstandsänderung von Platin, um die Temperatur des Mediums zuverlässig zu erfassen. Die Messwerte werden durch eine entsprechende Auswertung in Temperaturwerte umgewandelt und können an Steuerungs- und Regelungssysteme weitergegeben werden. Dadurch lassen sich Füllstand und Temperatur gleichzeitig überwachen und optimal in bestehende Prozesse integrieren.
Vorteile
Anwendungen
Flüssigkeitsbehälter in Produktionsanlagen
Schwimmerschalter mit analoger Temperaturmessung überwachen Füllstand und Temperatur in Tanks und gewährleisten sichere und stabile Betriebsbedingungen.
Kühlung von industriellen Maschinen
Die kombinierte Überwachung von Füllstand und Temperatur stellt eine zuverlässige Kühlung sicher, verhindert Überhitzung und schützt Maschinen vor Schäden.
Schmiersysteme
Schwimmerschalter überwachen den Ölstand, während Temperatursensoren die Öltemperatur erfassen. So werden optimale Schmierung, hohe Betriebssicherheit und eine lange Lebensdauer gewährleistet.
Branchen
Schwimmerschalter mit analoger Temperaturmessung sind in der Industrie unverzichtbar, insbesondere im Maschinen- und Anlagenbau sowie in der Hydraulik. Sie gewährleisten eine präzise Füllstands- und Temperaturkontrolle von Hydraulikflüssigkeiten, was die Leistungsfähigkeit und Langlebigkeit der Maschinen optimiert. Auch in der Heizungs-, Lüftungs-, Klima-, Lebensmittel- und Pharmaindustrie sichern sie effiziente Prozesse und die Einhaltung kritischer Sollwerte für reibungslose Abläufe.
Produktauswahl

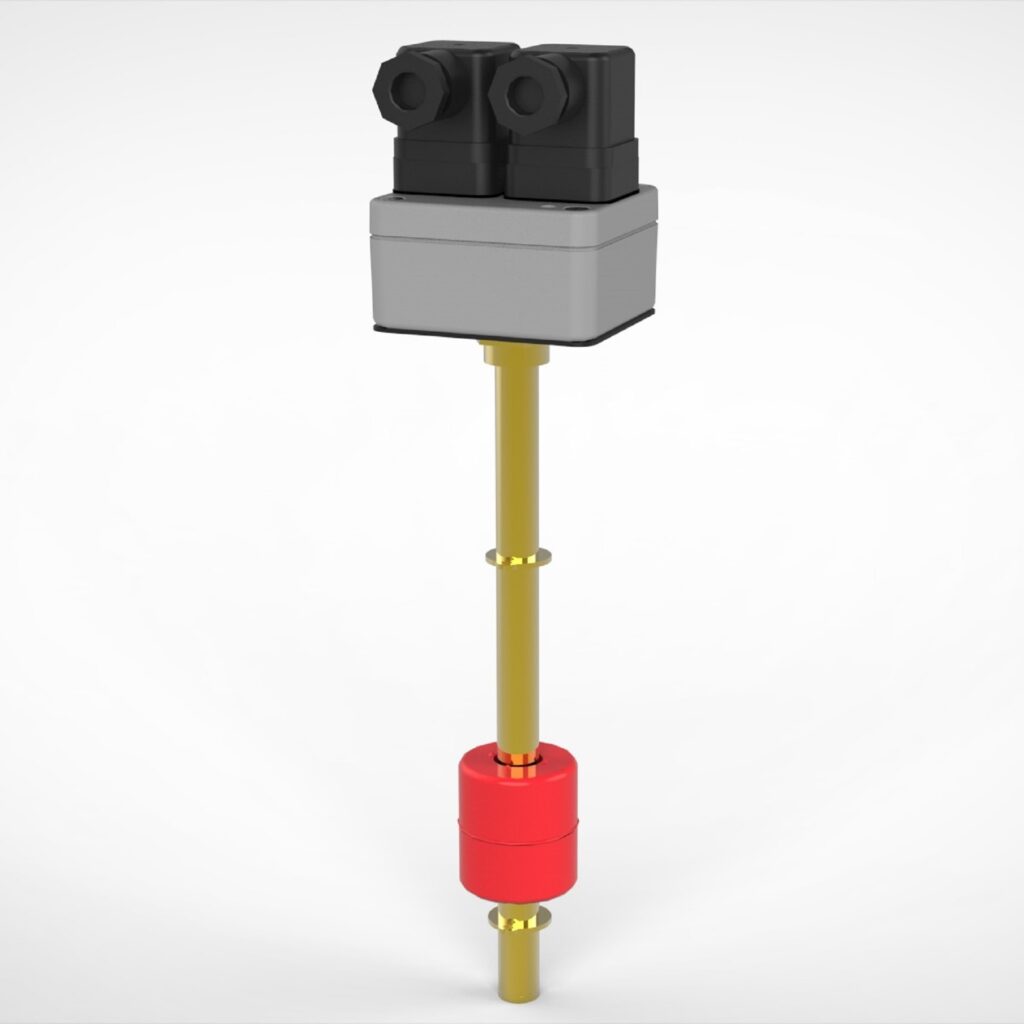

S106L
- Anschluss:
- Steckverbindung
- Befestigung:
- über Gehäuseboden, Verschraubung, Flansch
- Gleitrohr:
- Messing
- Schwimmer:
- PP

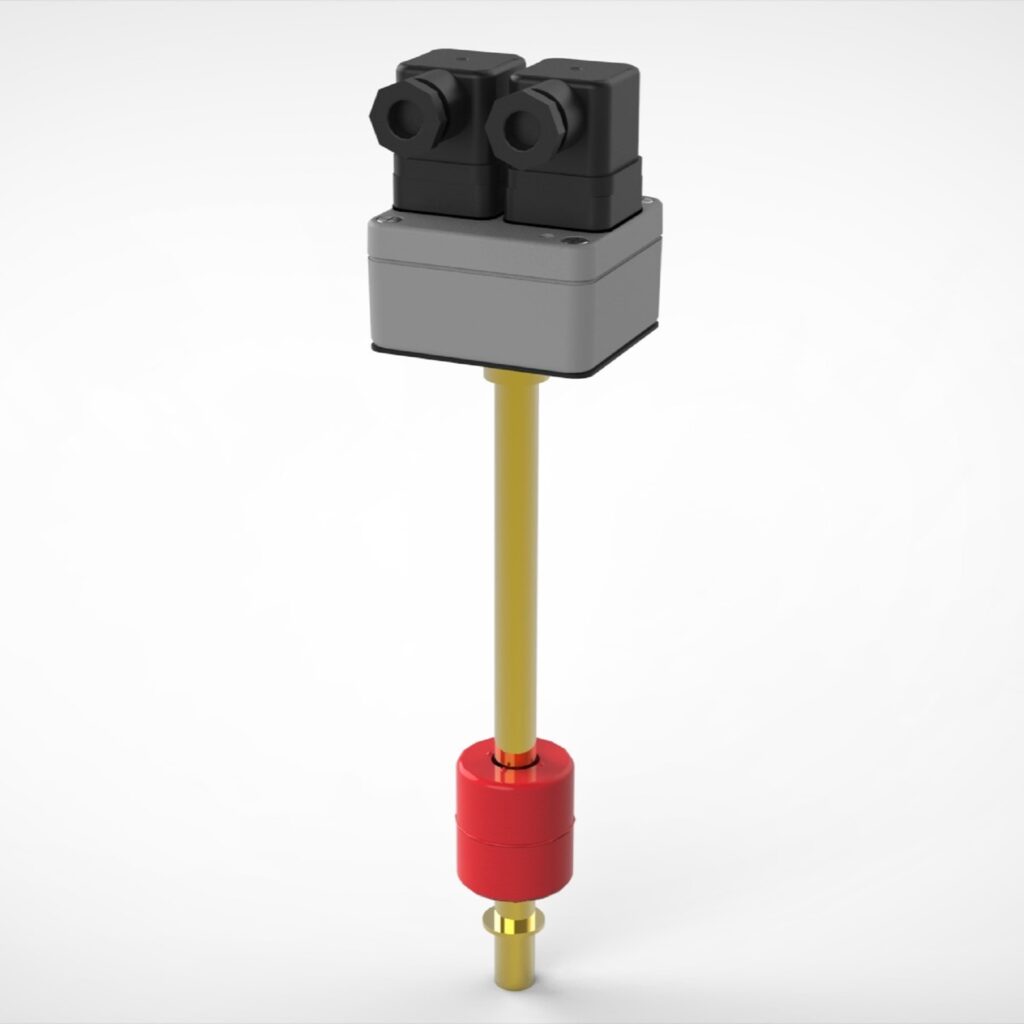

S110L
- Anschluss:
- Steckverbindung
- Befestigung:
- über Gehäuseboden, Verschraubung
- Gleitrohr:
- Messing
- Schwimmer:
- PP, NBR
Für diese Filterauswahl wurden keine passenden Produkte gefunden.
WIR BIETEN MAßGESCHNEIDERTE LÖSUNGEN FÜR JEDE ANWENDUNG!
Wie funktioniert es?
Egal ob Länge, Schaltpunktposition oder andere technische Merkmale, Sie konfigurieren sich den Sensor frei nach Ihrer Wahl.
Das gewünschte Design ist nicht dabei?
Kein Problem, wir haben noch viele weitere Designs im Portfolio – fragen Sie einfach an.
Und wenn wir das Design noch nicht im Portfolio haben?
Egal, dann setzen es unsere Ingenieure sehr gerne für Sie um.
